桥梁健康检测系统

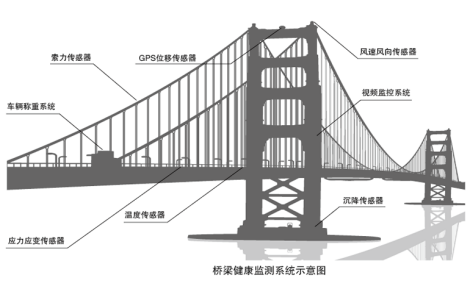

桥梁健康监测系统，是一个以桥梁结构为平台，结合实时监测与人工定期检测的优势，应用现代传感、通信和网络技术，以实现对桥梁在未来运营过程中健康状况的实时动态监测，及时发现和预警桥梁潜在的危险，为桥梁的安全运营、管理和养护维修提供科学的数据支持。对于不同结构类型的桥梁和用户的具体需求，可依据实际情况制定适宜的监测方案。

1）结构变形监测

  传感器子系统由对结构变形参数进行监测的传感器组成，本项目采用的传感器包括GNSS接收机、压差式变形测量传感器、盒式固定测斜仪。

GNSS接收机

在此监测中使用JZ-BD-R600型GNSS位移监测终端。此终端是一款基于载波相位测量技术实现高精度位移监测的终端，内置多模高精度板卡，采用带扼流圈零相位中心天线，拥有丰富的外设和通信接口，优良的观测数据精度和数据处理算法，适用于大坝桥梁、地质灾害及沉降等监测应用场景。

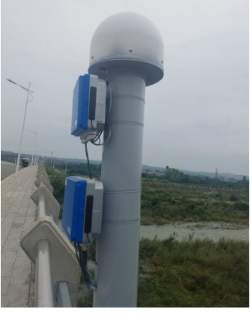

GNSS接收机现场安装示意图

压差式变形测量传感器

在此监测中使用JMYC-62XX型压差式静力水准仪作为结构变形主梁挠度监测终端。压差式静力水准仪相比传统的静力水准仪，该产品采用进口元件和工业化设计，具有体积小、响应速度快和长期稳定性好的特点。多个传感器通过水管连接，组成静力水准测试系统，广泛应用于路面线形沉降和剖面沉降、大坝线形沉降以及桥梁挠度的精密测量。

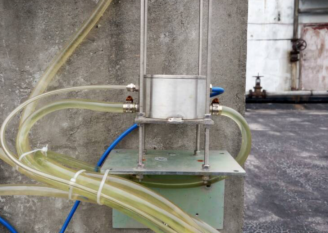

压差式变形测量传感器现场安装示意图

盒式固定测斜仪

在此监测中使用JMQJ-7330ADY型硅微式固定倾斜(倾角)。JMQJ-7330ADY型表面固定式测斜探头，使用微电子机械系统研发生产的双轴倾角传感器作为敏感元件，结合智能芯片技术生产的一种固定式测量倾角的仪器。用以观测桥梁、建筑、铁路等结构相对于水平的双轴倾斜角度，适用于常规大地测量方式难以观测到的隐蔽部位的变形量，配合自动化系统可进行长期测试。

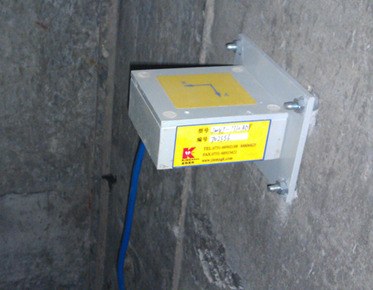

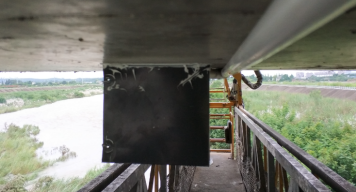

盒式固定测斜仪现场安装示意图

2）应变监测

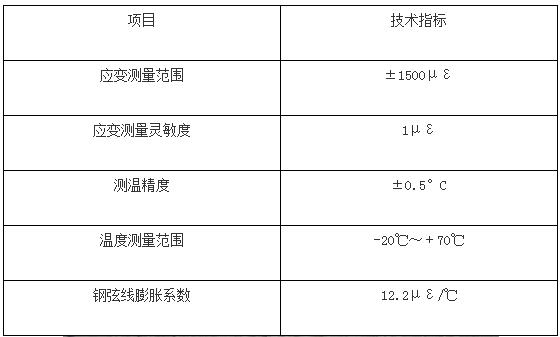

在此监测中使用JMZX-212HAT系列型振弦式应变计作为应力应变主梁应变监测终端。JMZX-212HAT表面智能数码弦式应变计广泛应用于桥梁、建筑、铁路、交通、水电、大坝等工程领域的混凝土及钢结构的应力应变测量，以充分了解被测构件的受力状态。详细技术指标和参数见下所述。

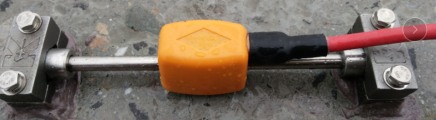

表面式应变计现场安装示意图

 3）（索力）监测

在此监测中使用G018914 型加速度计作为索力监测传感器。

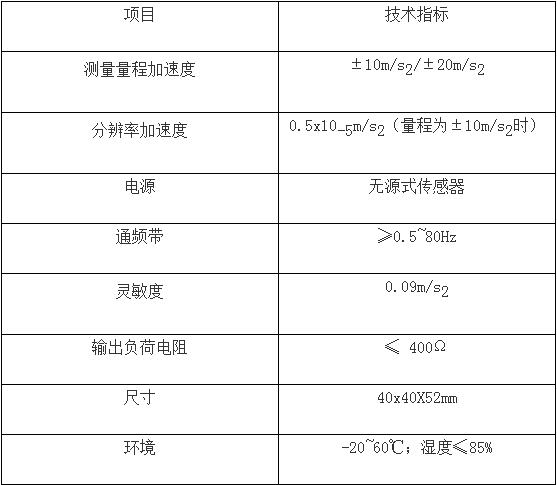

G018914 型加速度计是一种用于低频振动测量的振动传感器，它主要用于场地的脉动（微振动）和爆破振动测量，楼房等高柔建筑物的脉动、风振、地震测量或监测，桥梁等大跨度结构物的超低频脉动（微振动）和大振动测量。 G018914型加速度计采用差分式磁缸感应振动,利用无源闭环伺服技术获得良好的低频特性， 与 G01NET 型采集仪配套使用,可获得良好的阻抗匹配。本传感器具有体积小、重量轻、使用方便、分辨率高、动态范围大及一机多用的特点。 本传感器可直接与各种数据采集系统配接。技术指标如下：

现场安装示意图如下：

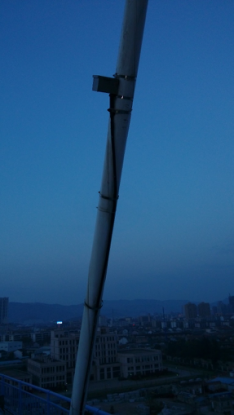

索力监测传感器现场安装示意图

 4）振动监测

在此监测中使用QZ2013型加速度计作为主梁振动监测传感器终端。

QZ2013型力平衡加速度加速度计是根据振动信号的特点开发生产的具有自主知识产权的精品仪器。主要设计人员由来自中国地震局工程力学研究所的高级专业人员组成，专门从事振动加速度计及振动测试、数据采集仪器研制和开发以及相关分析软件的开发。此加速度计为三分量输出的力平衡加速度计（也可做成单分量或两分量输出），主要用于桥梁、机械、水坝、楼房、山地斜坡等地震和工程振动监测或测试。详细技术指标和参数见下所述。

现场安装示意图如下：

振动传感器现场安装示意图

 5）伸缩缝及裂缝监测

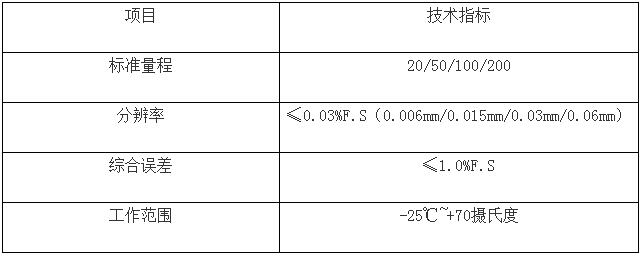

 在此监测中使用JMDL-22XX 系列型振弦式测缝(位移)计作为伸缩缝监测和裂缝监测传感器。JMDL-22XX系列智能数码测缝计广泛应用于建筑、道路、铁路、桥梁、大坝、隧道、边坡等工程领域结构体的裂缝、接缝、伸缩缝的位移（宽度）变化精密测量。特别适应于长期监测。主要技术指标如下：

现场安装示意图如下图所示:

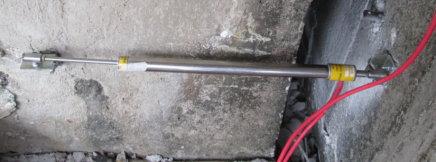

裂缝计现场安装示意图

6）环境监测

温湿度传感器

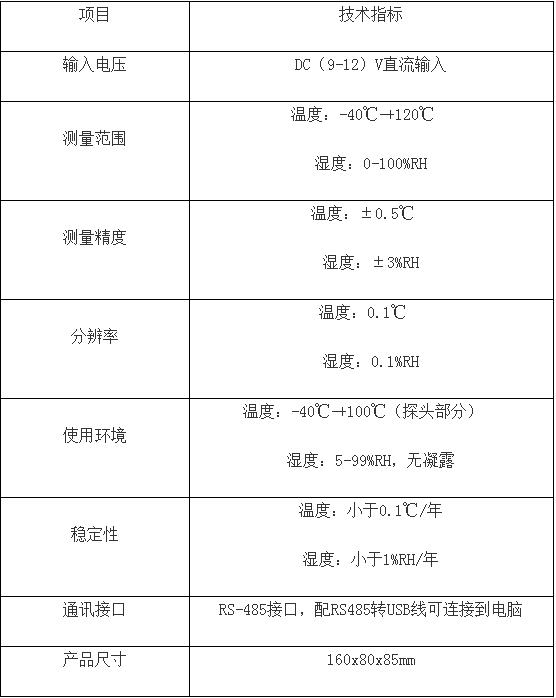

 在此项目中使用JMWS-1D型温湿度传感器作为桥梁温湿度环境监测传感器终端。JMWS-1D单通道温湿度采集模块，是运用微电子机械系统研发生产的以进口温湿度传感器作为敏感元件，结合智能芯片技术生产的一种专业测量温度、湿度的仪器，通过上位机软件可对温湿度进行精确测量。其性能稳定可靠，广泛应用于企业、厂矿、地铁、商场、施工现场等对温湿度环境有所要求的场所。相对于常规现场人工检测，本产品可进行自动采集和存储测量数据，真正实现无人值守，长期监测，大大减轻工作量，降低劳动强度，减少人为误差。详细技术指标和参数见下所述。

现场安装示意图如下图所示：

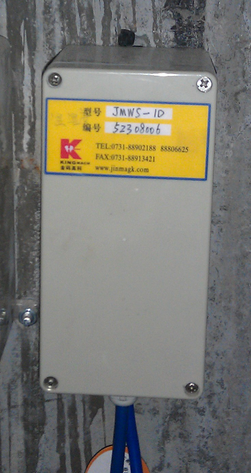

温湿度传感器现场安装示意图

风速风向传感器

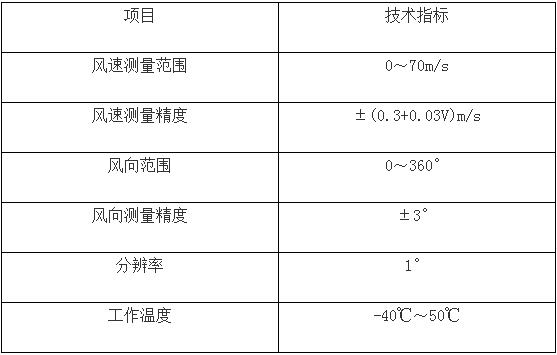

在此监测中使用JMZX-1F型风速/风向传感器作为桥梁风速风向环境监测传感器终端。JMZX-1F单通道风速风向采集模块能测量风速和风向，并将测量的数据存储。体积小，安装方便，传感器采用金属制造，性价比高，抗干扰能力强。对于自动测试布线困难复杂，需长期监测的应用场合，是一种理想选择。主要技术参数如下：

现场安装示意图如下图所示：

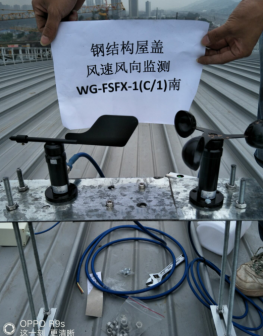

风速风向传感器现场安装示意图

 7）视频监控

高清摄像机

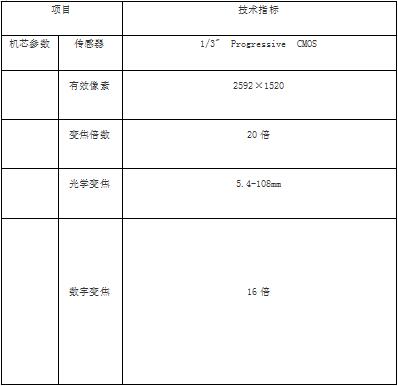

在此监测中使用爱普华顿的APG-IPSD-645FR-4G型400万高清4G网络红外智能高速球作为视频监控终端。详细技术参数如下：
